SF-1 金屬復合自潤滑材料以優質低碳鋼為基板，中間燒結球形多孔銅粉層，表面扎制以PTFE為主的耐磨潤滑材料作為軸承工作層，這種材料具有優異的機械承載能力，中間銅粉層不但可以及時傳遞軸承運行過程中產生的熱量，同時也提高了塑料層與基板的結合強度。PTFE設計適用于完全干摩擦狀態，并根據潤滑情況、摩擦系數和耐久性要求開發了多種材料。JIAYI的PTFE金屬復合材料在外部潤滑或者不潤滑的情況下，都能在最廣泛的載荷、速度以及溫度范圍內提供最好的表現。

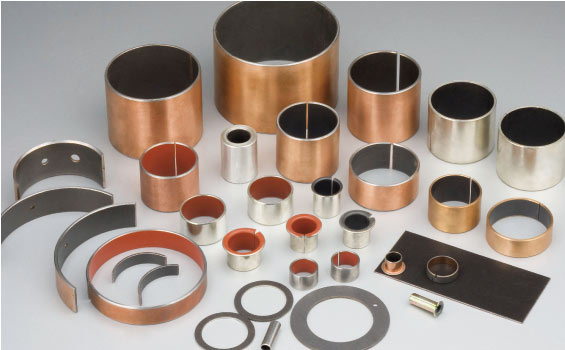

注：圖中產品還可根據不同工況條件選擇不同的基體材料，如：青銅基板（SF-1B）、不銹鋼基板（SF-1S）、以及無鉛（SF-1W）等配方產品。
實際運用中根據使用環境、工況和環保要求的不同，低碳鋼板可以改為銅板或不銹鋼板，內表面塑料層可以選擇PTFE含鉛或者不含鉛材料以及其他高分子填充物，外表可以鍍錫或者鍍銅。產品范圍包括：SF-1、SF-1T、SF-1S、SF-1B、SF-1W、SF-1P。
|
有關數據 |
代號 |
SF-1 |
SF-1t |
SF-1s |
SF-1b |
SF-1w |
SF-1p |
|
材料 |
碳鋼/Steel+銅粉/ronze+(PTFE+ Pb+填料/Filler) |
碳鋼/Steel+銅粉/ronze+(PTFE+ Pb+填料/Filler) |
不銹鋼/Stainless+ 銅粉/ ronze+ (PTFE+ Pb+填料/Filler) |
銅板/Bronze+銅粉/Bronze+(PTFE+ Pb+填料/Filler) |
碳鋼/Steel+銅粉/Bronze +(PTFE+ 填料/Filler) |
碳鋼/Steel+銅粉/Bronze +(PTFE+ 填料/Filler) |
|
|
除了目錄中顯示的標準產品外，還可以提供非標產品或根據客戶要求訂購。 |
|
|
|
|
|
| |
|
主要運用領域 Typicai applicaton |
產品應用于印刷機械、紡織機械、煙草機械、健身器等。 |
產品主要應用于中、高壓齒輪油泵、柱塞泵、葉片泵等。 |
產品適用于印染機械、海洋工業耐腐蝕部位等。 |
產品應用于冶金機械、連鑄機械、水泥機械等。 |
產品主要應用于中、高壓齒輪油泵、柱塞泵、葉片泵等。 |
該產品主要于汽車減震器、摩托車減震器、液壓油缸等。 |
|
|
最大承載壓力P (干摩擦) |
靜載 N/mm2 |
250 |
250 |
250 |
250 |
250 |
250 |
|
動載 N/mm2 |
140 |
140 |
140 |
140 |
140 |
140 |
|
|
搖擺 N/mm2 |
60 |
60 |
60 |
60 |
60 |
60 |
|
|
最大線速度V |
干摩擦 m/s |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2 |
|
油潤滑 m/s |
＞5 |
＞5 |
＞5 |
＞5 |
＞5 |
＞5 |
|
|
最高PV值 |
干摩擦 N/mm2·m/s |
1.8 |
1.0 |
1.8 |
1.8 |
1.0 |
1.8 |
|
油潤滑 N/mm2·m/s |
3.6 |
10 |
3.6 |
3.6 |
10 |
3.6 |
|
|
摩擦系數u |
干摩擦 |
0.08~0.20 |
0.08~0.25 |
0.08~0.20 |
0.08~0.20 |
0.08~0.25 |
0.08~0.20 |
|
油潤滑 |
0.02~0.12 |
0.02~0.08 |
0.02~0.12 |
0.02~0.12 |
0.02~0.08 |
0.02~0.08 |
|
|
相配軸徑 |
硬度 HB Hardness |
＞220 |
＞220 |
＞220 |
＞220 |
＞220 |
＞220 |
|
粗糙度 Ra Roughness |
0.4~1.25 |
0.4~1.25 |
0.4~1.25 |
0.4~1.25 |
0.4~1.25 |
0.4~1.25 |
|
|
工作溫度 ℃ |
-200~+280 |
-200~+280 |
-200~+280 |
-200~+280 |
-200~+280 |
-200~+280 |
|
|
導熱系數 W/mk |
40 |
40 |
40 |
60 |
40 |
40 |
|
|
線膨脹系數（軸向） |
11×10-6/K |
11×10-6/K |
11×10-6/K |
18×10-6/K |
11×10-6/K |
11×10-6/K |
|
|
外表面鍍層 |
銅或錫 |
銅或錫 |
無 |
無 |
銅或錫 |
銅或錫 |
|
