所謂的無給油是指無需加油或少加油，我們研究的目標是要確保軸承在這種工況下還能表現出良好的性能并盡可能的延長其使用壽命。自潤滑軸承的基本工作原理是在初期運行階段軸承表面的固體潤滑劑由于相互問的摩擦而形成轉移膜并覆著到對磨件上最終形成固體潤滑膜以達到自我潤滑的目的，它隔斷了工件之間的直接接觸從而很好的保護了對磨件延長了軸承和工件的使用壽命。
現代設計對今天的自潤滑軸承材料正在發生巨大的需求。即使在嚴重的極端作業環境和最大負荷條件也要求免維護。隨著成本要求的不斷提高，企業對設備和工廠運行的可靠性要求也越來越高。金屬自潤滑軸承可以滿足免維護以及在長期使用條件下的自我潤滑，由此使得設計可靠的長期的自潤滑系統成為可能。金屬型自潤滑軸承材料可以廣泛的運用于高承載低速度條件下的旋轉、擺動和直線往復運動，同時也適用于傳統潤滑無法達到或被禁止使用的場合，或者在特殊工況比如粉塵、沖擊負載或輻照等條件下需要長期而穩定使用的。

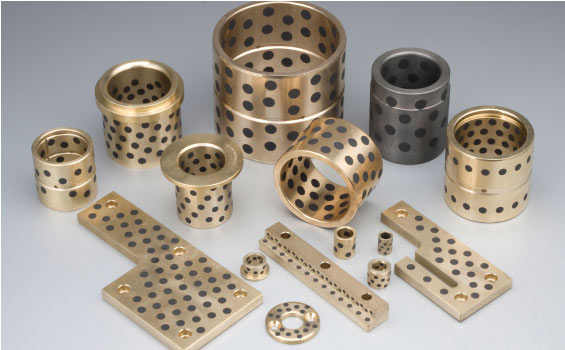

JDB以高強度銅合金作為基礎材料，根據使用工況按一定比例在其工作面加工出孔穴并填人固體潤滑劑。高強度的銅臺金提供了很高的承載能力而固體潤滑劑則可以形成較低的摩擦副。在干摩擦條件下我們在軸承表面設計一層預潤滑膜可以確保在最短的時間內將固體潤滑劑轉移到對偶件上并形為有效的固體潤滑膜。
| 鋼層（45號鋼） | 鋼層（與日本CAC304相當） | ||||||||
| Fe | C | Si | Mn | S.P | Cu | Fe | Mn | AL | Zn |
| 余量 | 0.45~0.50 | 0.17~0.37 | 0.50~0.80 | ≤0.040 | 60~66 | 3~8 (參考) |
2.5~5 | 5~7.5 | 余量 |
| 鋼銅層結合強度（N/mm2） | 銅層硬度HB | 鋼層硬度 | |
| 不熱處理狀態 | 表面高頻淬火后外圓表面 | ||
| ≥300MPa | ＞210 | 0≤241HBS | ≥45HRC |

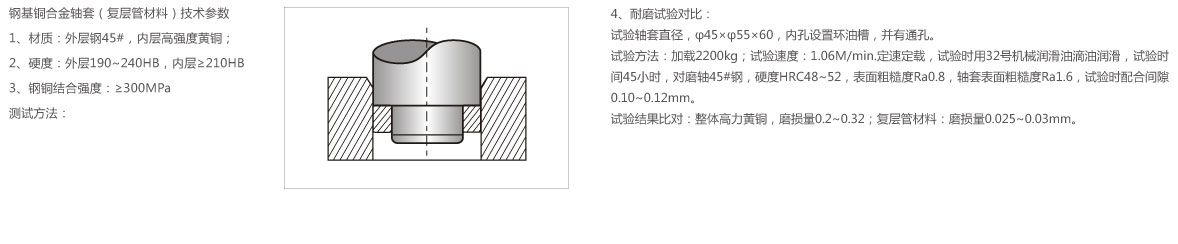

鋼基銅合金軸套，最關鍵技術是鋼銅之間的結合強度，本廠采用原子擴散高科技原理制造，因此結合強度特別高。
| 固體潤滑劑 Solid lubricant |
特性 Features |
典型用途 Typical application |
| 高純石墨+添加劑 SL1 Graphite+add |
很好的耐磨性和化學穩定性，使用溫度<400℃ Excellent resistance against chemical attacks and low friction. Temp limit 400℃ |
適用于一般機械，在大氣中使用。 Suite for general machines and under atmosphere |
| PTFE+添加劑 SL4 PTFE+add |
極低的摩擦系數和很好的水潤滑性，使用溫度<300℃ lowest in friction and good of water lubrication,Temp.limit 300℃ |
適用于水、海水潤滑、如船舶、水利閥門、水輪機、 制藥飲料機械等。 Ship, hydraulic turbine,gas turbine etc. |
型號 對應牌號 |
JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| JDB-2 | JDB-22 | JDB-23 | |||||
| 國際牌號 GB1776-87 China Brands GB1776-87 |
ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | 鋼+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 國際 ISO1338 International ISO1338 |
GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | 鋼+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| 德國 DIN Germany DIN |
G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | 鋼+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 日本JIS Japan JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| 美國 ASTM/UNS America ASTM/UNS |
C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| 英國標準（BS） England Standard |
HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| 材料牌號 Grade | JDB-1 | JDB-2 | JDB-22 | JDB-23 | JDB-24 | JDB-25 | JDB-1S |
| 化學成分 Material | CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn10Pb1 | CuSn7ZnPb | CuSn12Pb1 | CuZn25Al5Mn4Fe3 |
| 密度 Density (g/cm3) | 8 | 8.9 | 7.8 | 8.9 | 8.8 | 8.9 | 8 |
| 硬度 Hardness (HB) | ＞210 | ＞70 | ＞140 | ＞80 | ＞75 | ＞95 | ＞250 |
| 抗拉強度 Tensile strength (N/mm2) |
＞750 | ＞200 | ＞600 | ＞330 | ＞270 | ＞260 | ＞800 |
| 屈服強度 Yield strenght (N/mm2) |
＞450 | ＞90 | ＞260 | ＞170 | ＞130 | ＞150 | ＞450 |
| 延伸率 Elongation (%) | ＞12 | ＞15 | ＞10 | ＞6 | ＞16 | ＞8 | ＞8 |
| 線膨脹系數 Coefficient of linear expansion |
1.9X10-5/℃ | 1.8X10-5/℃ | 1.6X10-5/℃ | 1.8X10-5/℃ | 1.8X10-5/℃ | 1.8X10-5/℃ | 1.9X10-5/℃ |
| 使用溫度 Max.temp. (℃) | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| 最大動承載 Max. load (N/mm2) |
100 | 60 | 50 | 70 | 70 | 70 | 120 |
| 最大線速度 Max.speed Dry (m/min) |
15 | 10 | 20 | 10 | 10 | 10 | 15 |
| 最大 PV值 潤滑 Max.PV Lubrication (N/mm2*m/min) |
200 | 60 | 60 | 80 | 60 | 80 | 200 |
| 永久壓縮變形量 Compression deformation 300N/mm2 |
＜0.01mm | ＜0.05mm | ＜0.04mm | ＜0.05mm | ＜0.05mm | ＜0.05mm | ＜0.05mm |
