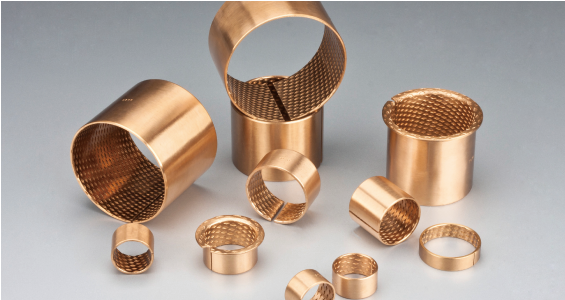

FB090 系列青銅卷制軸承
結構特性及用途
FB090青銅卷制軸承，以錫青銅合金CuSn8為材料，表面軋制菱形油穴，起儲存油脂作用，它具有良好的疲勞強度和承載能力、耐腐蝕、抗磨損。廣泛運用于農業機械、建筑機械、工程機械等高載低速場合。

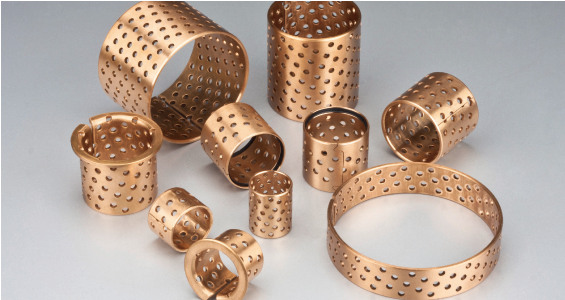

FB092 系列青銅卷制軸承
結構特性及用途
FB092青銅卷制軸承，以錫青銅合金CuSn8為材料，工作表面按一定角度、密度均勻排布著潤滑通孔，在啟動時容易形成油膜，從而降低啟動摩擦系數。它具有良好的疲勞強度的承載能力、耐腐蝕、抗磨損。該系列產品廣泛運用于農業機械、建筑機械、工程機械等高載低速場合。
|
標準直徑 Standard Dia. |
襯套外徑尺寸 O.D.Size |
相配座孔 Housing Bore |
襯套內徑尺寸 I.D.Size |
相配軸徑 Matching Shaft Diameter |
|---|---|---|---|---|
|
10~18 |
+0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
|
18~30 |
+0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
|
30~50 |
+0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
|
50~80 |
+0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
|
80~120 |
+0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
|
120~180 |
+0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
|
180~250 |
+0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
|
250~315 |
+0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
JYB090 青銅卷制軸承，表面軋制菱形，起儲存油脂作用，它具有良好的疲勞強度和承載能力、耐腐蝕、抗磨損。實際運用中根據使用工況的不同，基體可以采用不同牌號的合金，表面可以加工成其他形式的油孔和油槽。由此衍生出JYB090、JYB091、JYB092、JYB094、JYB09G各系列產品，其材料結構和技術參數匯總表如下：
|
有關數據 Data |
代號Grade |
JYB090 |
JYB091 |
JYB092 |
JYB094 |
JYB09G |
|
|
材料名稱 Material |
CuSn8P (Qsn8-0.3) |
CuZn31Si (H68) |
CuSn8P (Qsn8-0.3) |
CuSn8P (Qsn8-0.3) |
CuSn8P+石墨 (Qsn8-0.3+graphite) |
||
|
除了目錄中顯示的標準產品外，還可以提供非標產品或根據客戶要求訂購。 |
|
|
|
|
| ||
|
主要運用領域 Typicai applicaton |
產品適用于起重機械、建筑機械、采礦機械，農業機械，森林機械等。 |
產品運用于建筑機械、汽車制動系統機床工業等。 |
產品廣泛運用于農業機械、建筑機械、工程機械等。 |
它具有防止油脂倒漏，延長潤滑時間，防止灰塵、沙等物質的滲透等優點。產品廣泛運用于農業機械、建筑機械、工程機械等。 |
它具有很低的摩擦系數，較好的耐磨性等優點，能在無油或少油的條件下工作。產品廣泛應用于啟動馬達起升機，工程機械，汽車，卡車，拖拉機等。 |
||
|
密度 g/cm3 |
8.8 |
8.4 |
8.8? |
8.8 |
8.8 |
||
|
最大動載 N/mm2 |
100 |
90 |
120 |
120 |
100 |
||
|
最高線速度(脂潤滑) m/s |
2 |
1.5 |
2.5 |
2.5 |
2.5 |
||
|
最高PV值(脂潤滑) N/mm2·m/s |
2.8 |
1.65 |
2.8 |
2.8 |
2.8 |
||
|
抗拉強度 N/mm2 |
>460 |
>440 |
>460 |
>460 |
>460 |
||
|
屈服強度 N/mm2 |
>280 |
>230 |
>280 |
>280 |
>280 |
||
|
硬度 HB |
90~150 |
80~120 |
90~150 |
90~150 |
90~150 |
||
|
相配軸 |
硬度 HRC |
≥50 |
≥50 |
≥50 |
≥50 |
≥50 |
|
|
粗糙度 |
0.4~1.0 |
0.4~1.0 |
0.4~1.0 |
0.4~1.0 |
0.4~1.0 |
||
|
適用溫度 ℃ |
-40~150 |
-40~150 |
-40~150 |
-40~125 |
-40~150 |
||
|
摩擦系數 |
0.06~0.15 |
0.06~0.15 |
0.06~0.15 |
0.06~0.15 |
0.03~0.1 |
||
|
導熱系數 W/m·K |
58 |
71 |
58 |
58 |
58 |
||
|
線膨脹系數（軸向） |
18.5×10-6/K |
19.2×10-6/K |
18.5×10-6/K |
18.5×10-6/K |
18.5×10-6/K |
||
